2004年スマトラ島沖地震・インド洋津波 スマトラ島北西部における地震・津波に伴う海岸変化

English version of this pag

（PDF形式：3.2MB） それぞれの画像をクリックすると鮮明な画像が見られます。
2003-07-22	2004-12-31	2003-07-22	2005-02-17
潮位：-11cm	潮位：-10cm	潮位：-11cm	潮位：2cm

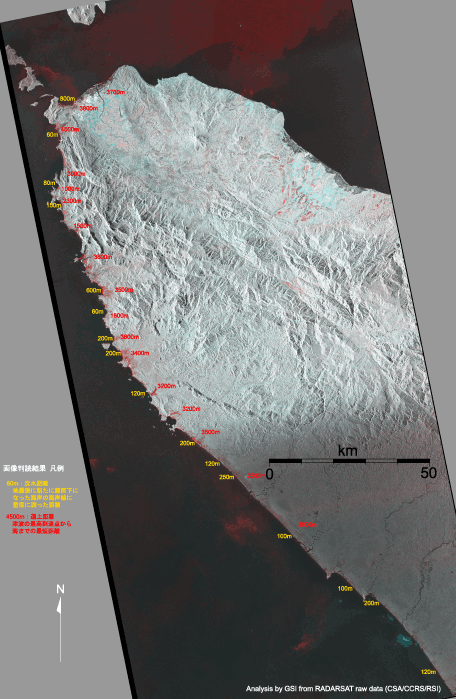

図はレーダー衛星（RADARSAT：カナダ）が地震前と地震後に撮影したインドネシア・スマトラ島北部のデータを比較して、レーダー反射強度を比較した画像です。反射強度は、表面の粗度（滑らかさ）に依存します。例えば、水面の反射強度は小さく、画像上で黒く表されます。赤で示した部分は津波後に反射強度が減少した地域であり、スマトラ島の西側の海岸線に広く分布しています。津波の到達範囲、海岸浸食、地震の断層運動により生じた地盤の沈降を示していると考えられます。

Analysis by GSI from RADARSAT raw data (CSA/CCRS/RSI)

衛星レーダー画像で津波遡上域が検出できる原理
津波遡上域分布図の作成原理・手順・凡例
津波遡上域分布図の作成例

著作権等についてはこのページを参照してください。
上画像を引用するときは、その傍に"Analysis by GSI from ENVISAT ASAR raw data"等のクレジットを必ず入れてください。なお、英文表記が不適な記事の場合は、画像の傍に「国土地理院提供」、本文に「ENVISATのデータを使用して・・・」等の文言を入れてください。
