2005年スマトラ島沖地 ニアス島及びバニャク諸島における地震に伴う海岸線変化
|
衛星レーダ画像によるニアス島及びバニャク諸島の海岸線変化(離水と沈水)概要
1.SAR画像による海岸線変化抽出

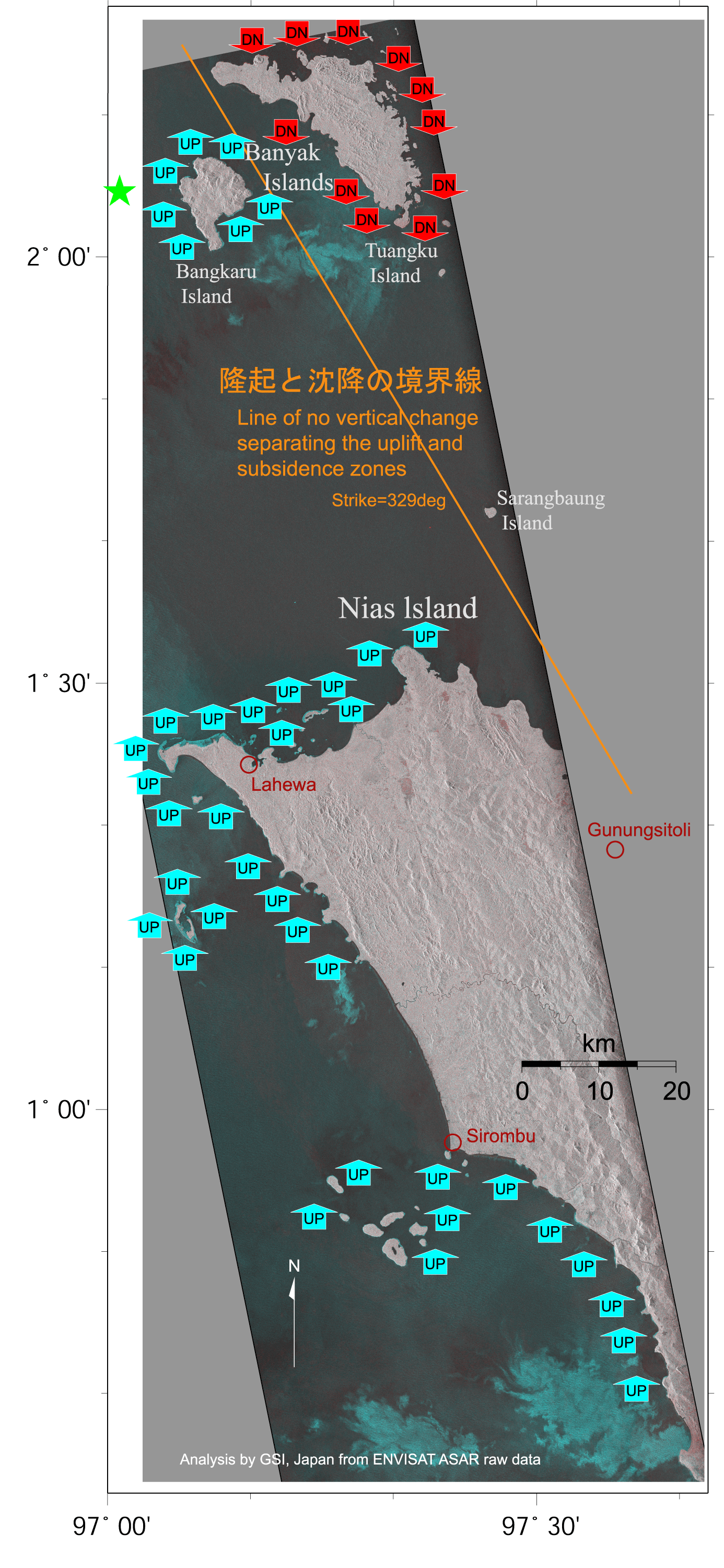

右図はレーダー衛星(ENVISAT:欧州宇宙機関)が2005年2月4日(地震前)と2005年4月15日(地震後)に撮影したインドネシアNias島西部及びBanyak諸島のデータから作成したレーダー反射強度変化を表す画像である。
反射強度は、表面の粗度(滑らかさ)に依存する。例えば、水面の反射強度は小さく、画像上で黒く表される。

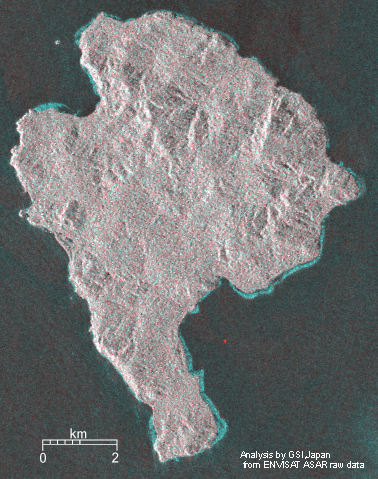

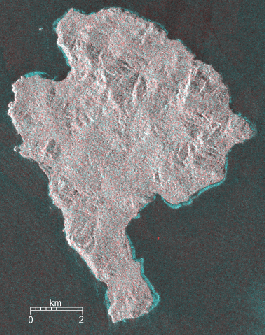

水色で示した部分は、地震後に反射強度が増加した地域であり、Nias島の北西岸、及び、Banyak諸島Bangkaru島に分布している。
赤色で示した部分は、地震後に反射強度が減少した地域であり、Banyak諸島<span #ff0000;"="">Tuangku島に分布している。
地震の断層運動により生じた地盤の隆起・沈降を示していると考えられる。
2.離水及び沈水の距離

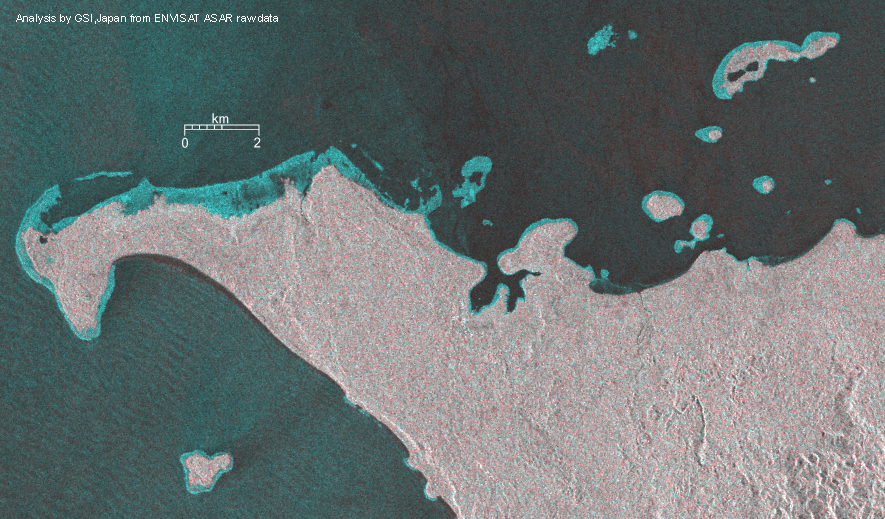

Nias島北西岸には、最大約1kmの離水海岸、及び、長さ約1.5kmの島が出現した。
一方、Tuangku島の海岸は、最大約100m沈水(水没)した。
3.潮位
NAOTIDEによる計算潮位は、2月4日が-10cm、4月15日が-4cmである。
図中の場所による潮位差は6mm未満である。
4.SARデータ諸元
衛 星:ENVISAT(欧州宇宙機関)
センサ:ASAR
マイクロ波周波数:5.30GHz(Cバンド)
モード:IS6(入射角41°)
軌 道:北行軌道
偏 波:VV |
|
衛星レーダ画像によるニアス島及びバニャク諸島の海岸線変化(離水と沈水)詳細
レーダー画像諸元と潮位
ここで使用したレーダー画像は、ESAのENVISAT衛星搭載のASARセンサーが取得したものです。
解析処理は、スイスのgamma社のSAR解析処理ソフトウェアを用いて、国土地理院が行いました。
観測時刻 |
2005-02-04 15:51UTC |
2005-04-15 15:51UTC |
軌道方向 |
Ascending |
ビーム |
IS6 |
マイクロ波入射角 |
約41.5度(range依存) |
マイクロ波周波数 |
5.33GHz(Cバンド) |
マイクロ波波長 |
5.6235cm |
偏波 |
VV |
VV |
衛星高度 |
約787km |
入手データレベル |
Signal Data (raw) |
潮位 |
-10 cm |
-4 cm |
この記事・画像を引用される方へ
著作権等についてはこのページを参照してください。
上画像を引用するときは、その傍に"Analysis by GSI from ENVISAT ASAR raw data"等のクレジットを必ず入れてください。なお、英文表記が不適な記事の場合は、画像の傍に「国土地理院提供」、本文に「ENVISATのデータを使用して・・・」等の文言を入れてください。
|
