VLBIの観測結果を紹介します。
長年のVLBI観測から、プレート運動に相当するVLBI観測局の平均的な運動が得られます。
1年間の移動量と移動方向を、矢印の大きさと向きで地図上に表しています。
例えば、ヨーロッパの観測局は同じプレート上にあるので、ほとんど同じ運動をしていることが分かります。
1年間の移動量と移動方向を、矢印の大きさと向きで地図上に表しています。
例えば、ヨーロッパの観測局は同じプレート上にあるので、ほとんど同じ運動をしていることが分かります。
観測局の位置

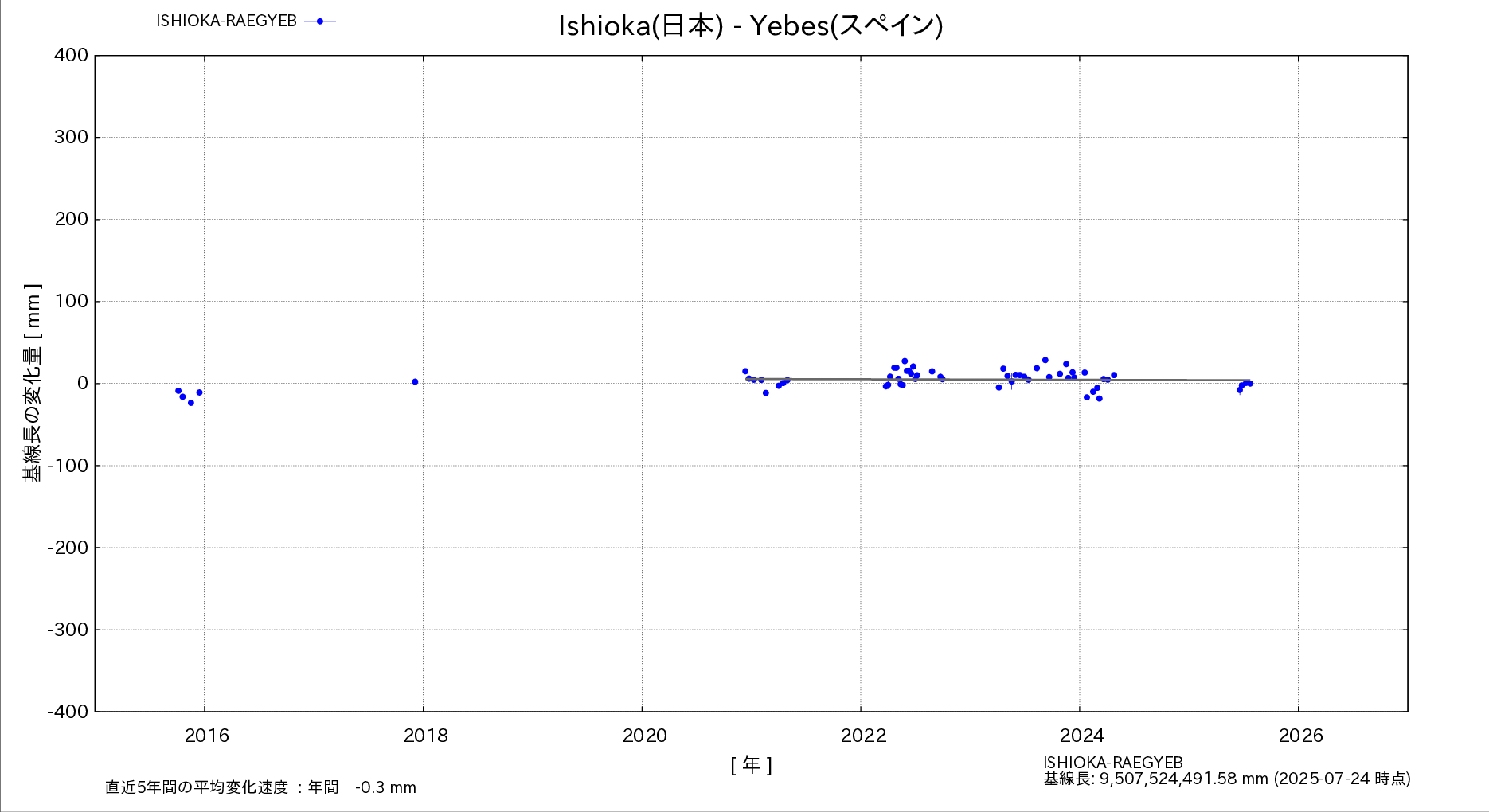

VLBI観測局間の距離の変化をグラフで示します。
平成23年東北地方太平洋沖地震以前からデータのある基線では、地震以前のプレート運動による定常的な変化、地震に伴う大きな変動及びその後の非定常的な地殻変動の様子をご覧いただけます。
”○”をクリックするとグラフが表示されます 。
平成23年東北地方太平洋沖地震以前からデータのある基線では、地震以前のプレート運動による定常的な変化、地震に伴う大きな変動及びその後の非定常的な地殻変動の様子をご覧いただけます。
| つくば・石岡 | |
| Sejong（韓国） | ○ |
| Seshan（中国） | ○ |
| Hobart（オーストラリア） | ○ |
| Warkworth（ニュージーランド） | ○ |
| Kokee（アメリカ・ハワイ） | ○ |
| Ny-Alesund（ノルウェー） | ○ |
| Onsala（スウェーデン） | ○ |
| Wettzell（ドイツ） | ○ |
| Matera（イタリア） | ○ |
| HartRAO（南アフリカ） | ○ |
| Fortaleza（ブラジル） | ○ |
”○”をクリックするとグラフが表示されます 。
地球の自転速度が変化している様子をグラフでご覧いただけます。
自転速度の変化の様子は、協定世界時（UTC）に対する地球自転に基づいた時刻（UT1）の差で表しています。
グラフ中の大きな「とび」は、うるう秒が適用されたことを示しています。
UT1-UTCの解析には、一橋大学、NICT、JAXAが共同開発した解析ソフトウェアc5++ を使用しています。
自転速度の変化の様子は、協定世界時（UTC）に対する地球自転に基づいた時刻（UT1）の差で表しています。
グラフ中の大きな「とび」は、うるう秒が適用されたことを示しています。
UT1-UTCの解析には、一橋大学、NICT、JAXAが共同開発した解析ソフトウェアc5++ を使用しています。
つくばVLBI観測局で観測された、平成23年（2011年）東北地方太平洋沖地震及びその後の地殻変動に伴う観測局の位置の変化をグラフ示します。
地震に伴う大きな変動及びその後の継続的な変化の様子がご覧いただけます。
地震に伴う大きな変動及びその後の継続的な変化の様子がご覧いただけます。
